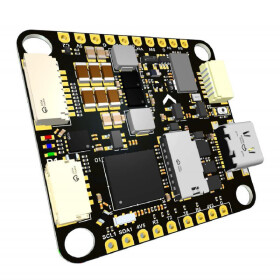

Der TBS Lucid H7 FC ist ein Kraftpaket für alle, die Spitzenleistung und Flexibilität bei ihren Drohnen suchen. Egal, ob Sie Freestyle-Moves hinlegen oder ein Renn-Rig optimieren, der TBS Lucid H7 liefert mit seinem robusten 480-MHz-Prozessor und nahtloser Unterstützung für Betaflight, ArduPilot und INAV alles, was Sie brauchen. Mit zwei Kameraeingängen, DJI FPV OSD-Kompatibilität und einem kompakten Design fügt er sich mühelos in jedes Setup ein. Dieser Flugcontroller wurde sowohl für erfahrene Profis als auch für begeisterte Einsteiger entwickelt und macht es Ihnen so einfach wie nie, die Grenzen Ihrer Drohne auszureizen.

TECHNISCHE DATEN

• MCU: STM32H743VIH6 mit 480 MHz, 1 MB RAM und 2 MB Flash.
• Gyro: ICM42688 x 2 (Duo-Gyro)
• OSD-Chip: AT7456E (SPI2)
• Montage 30,5x30.5mm
• Größe 36x38mm
• Gewicht: 6,12g
• Barometer: Infineon DPS310, angeschlossen über I2C2.
• PWM-Ausgänge: 13 Kanäle, einschließlich eines dedizierten LED-Pads.
• Blackbox (BB): Datenprotokollierung mit MicroSD-Kartensteckplatz (SDIO).
• UARTs: 7 insgesamt (1, 2, 3, 4, 6, 7, 8), bereit für Signalinversion.
• I2C-Busse: 2 verfügbar.
• CAN-Bus: 1 verfügbar.
• Analogeingänge: 6 ADC-Kanäle (VBAT, Strom, RSSI, analoge Luftgeschwindigkeit, Vbat2, Cur2).
• LED-Anzeigen: 3 LEDs (blau, grün für FC-Status, rot für 3,3-V-Stromversorgung).
• Breakout: SPI3-Breakout verfügbar.
• USB-Schnittstelle: Typ-C-Anschluss (USB 2.0-Standard).
• JST-Anschlüsse: 1 x JST-SH1.0 8-polig (Vbat/G/Curr/Rx8/S1/S2/S3/S4) 1 x JST-GH1.25 4-polig (5 V/CAN-H/CAN-L/Masse).
• Dual-Kamera-Eingang: Umschaltbare Eingänge für zwei Kameras.
• Stromversorgung: Schalter für gefilterte 5 V/Vbat-Ausgangsleistung.
• DJI FPV OSD: Kompatibel über jeden freien UART-Anschluss..

Leistungsspezifikationen

• Eingangsspannung: 6–36 V (2–8S LiPo).
• BEC: 5 V, 2 A Dauerstrom (max. 3 A) & 9 V, 2 A Dauerstrom (max. 3 A).
• LDO 3,3 V: Unterstützt bis zu 200 mA.
• Spannungsunterstützung: ADC Vbat2-Pad unterstützt bis zu 36 V (1 K:10 K Spannungsteiler).
• Stromaufnahme: 200 mA bei 5 V mit Betaflight, 150 mA bei 5 V mit ArduPilot.

FC-Firmware-TARGETS

• ArduPilot: TBS_LUCID_H7 v4.6.1 Wenn Sie dieses Gerät vor dem 25. August 2025 gekauft haben und Startprobleme aufgetreten sind, aktualisieren Sie bitte auf diese Firmware-Version oder die nächste verfügbare stabile Version, um das Problem zu beheben. https://firmware.ardupilot.org/Copter/stable-4.6.1/TBS_LUCID_H7/
• BetaFlight: TBS_LUCID_H7
• INAV: TBS LUCID_H7

LIEFERUMFANG

• TBS Lucid H7 FC
• FC-zu-ESC-Kabel (Plug & Play)
• DJI O3-Kabel (Plug & Play)
• 4 M3-Gummidämpfer
• 4 M3x8-Schrauben

ANLEITUNG https://www.team-blacksheep.com/media/files/tbs-lucid-manual.pdf

AM32 Firmware https://github.com/am32-firmware/AM32
